はじめに

こんにちは、R&Dチームの加藤です。Raspberry Pi4を買った*1ので、まずは3Dプリンタでケースを作ります。今日はそんなRaspberry Piの話・・・ではなく、AI Markerについて技術寄りに説明したいと思います。

AI Markerとはなんぞや

お時間のある方はこちらのリンクを見ていただくと理解がスムーズです。

とにかく本題に急ぎたい方向けにざっくり紹介するとスマートフォンのカメラを使って二次元バーコードを認識、管理するための製品です。
セールスポイントは以下の通りです。

スマートフォンと二次元バーコードがあればすぐに開始可能で、運用コストが最小限
OPTiM AI Cameraなどの自社製品との連携が可能
導線分析、顔に依らない個人識別、荷物管理などのシーンで活躍

OPTiM INNOVATION 2019でAI Markerお披露目

2019/10/24-25にOPTiMは初のプラベートショー「OPTiM INNOVATION 2019」を目黒雅叙園にて開催しましたが、AI Markerはこれが初お披露目＆初本番投入でした。

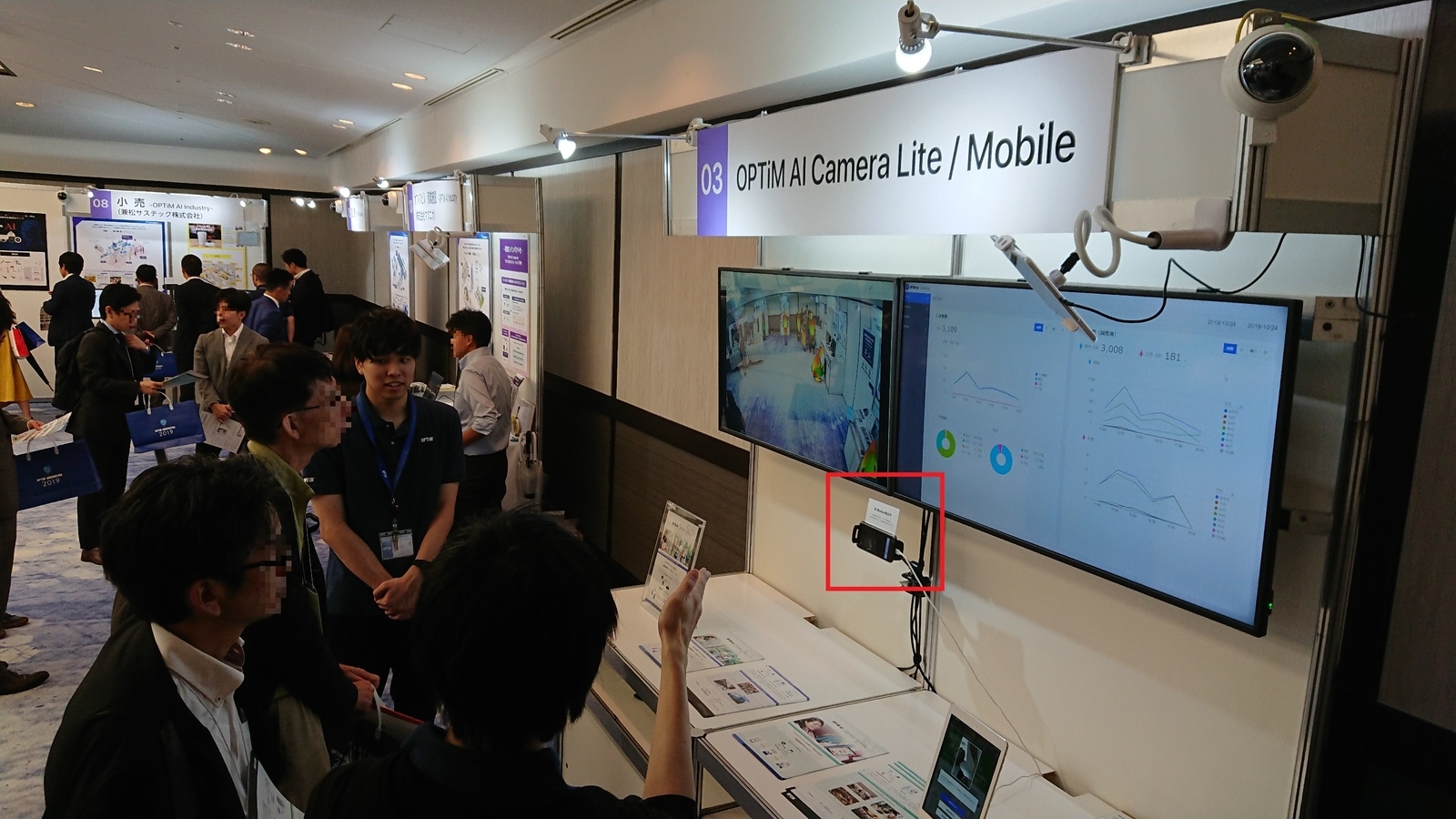

会場の様子がこちらになります。赤枠を付けたのがAI Markerの端末です。α版のため今後にご期待ください。

f:id:optim-tech:20191217182502j:plain

このように、当日はAI Marker検出中の表記がしてありました。

f:id:optim-tech:20191224184017j:plain

本記事ではこのAI Markerの舞台裏を出血大サービスで紹介します。

必要なスペック

AI Markerに求められるスペックは以下の通りです。

必達目標
- カメラはブース上部から取り付ける
- ブースから1メートル程度離れたところにいる人のQRコード*2を読み取りたい
- 約40か所のブースに設置したい（Android端末が運用コスト的に理想）
努力目標
- 運用コスト削減のために来場者の参加申込に記載されているQRコードを流用したい
- クラウドでデータを可視化したい
- 来場者にリアルタイムで通知したい（来場ありがとうございますなど）

今回はとにかく時間がない*3かつ本番一発勝負なので、無理せず努力目標は割り切りました。来場者の参加申込書に記載のQRコードは情報量が多いため、受付で簡易なQRコードを配布することにしました。それでも、約40か所のブースで来場者が身に着けた小さなQRコードを正確に認識するのは個人的にもかなり挑戦的でした。

技術選定

AI Markerを実現するにあたって、先ほど示したスペックを達成できる技術の選定が必要です。ソフト、ハード両面で課題を解決していきます。

QRコードのライブラリ選定

やはり一番の肝はQRコードの認識精度ですね。今回はいくつかのQRコードのライブラリを候補としてピックアップしました。

Python
- OpenCV
- pyzbar
- pyzxing
Java
- ML Kit（Firebase）
- zxing

精度としては、ML Kit＞zxing≧pyzbar＞OpenCVでした。検出精度が優秀かつAndroidアプリのサンプルコードがあるML Kitを採用しました。
ちなみに、OpenCVのQRコード検出のみ現状でマルチ検出に対応していません。しかし、マルチ検出のプルリクエストが出ているので、気長に待ちましょう*4。

ML Kitは便利

ML Kitを使うことで誰でも簡単にDeep Learningによる物体検出や文字認識が可能になります。
今回は、GitHubにあるquickstart-androidのmlkitを参考にコードをAI Markerを作成しています。

quickstart-android/mlkit紹介

quickstart-androidは非常に多機能ですが、簡単に使用できます。手元にandroid端末がある方は是非試してみましょう。
インストールは簡単です。

Android端末は事前に開発者モードにしておく
quickstart-androidをgit cloneしてくる
firebaseの設定をして、google-services.jsonをapp直下に配置
Android Studioでquickstart-android下のmlkitを選択して「OK」
Android端末をPCに接続し、「run'app'」を実行

Android端末にインストールすると言語選択画面が出てきます*5。流行りはKotlinですが、ここは歴史と実績のあるJavaを選択してみます。

f:id:optim-tech:20191213172438p:plain:w360

次に画像の取得方法を聞いてくるので、Liveモードにしてみましょう。カメラが起動します*6。

f:id:optim-tech:20191213172444p:plain:w360

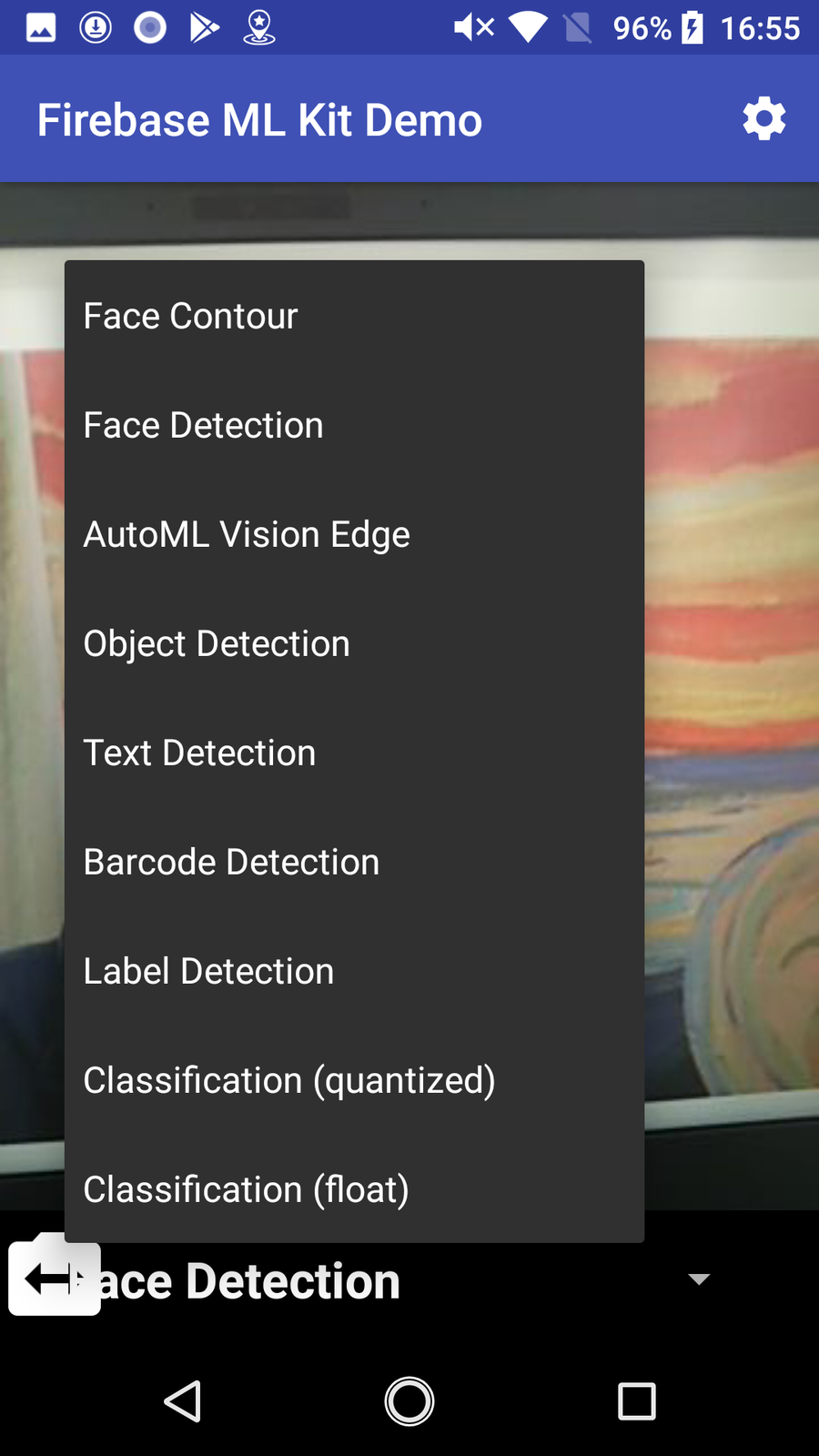

ここまでくると、好きな検出器を使用できます。左下の文字をタップすると、色々選べることがわかります。

f:id:optim-tech:20191213172449p:plain:w360

Face Contour
Face Detection
AutoML Vision Edge
Object Detection
Text Detection
Barcode Detection
Label Detection
Classification (quantized)
Classification (float)

今回は太字の項目を紹介していきます。

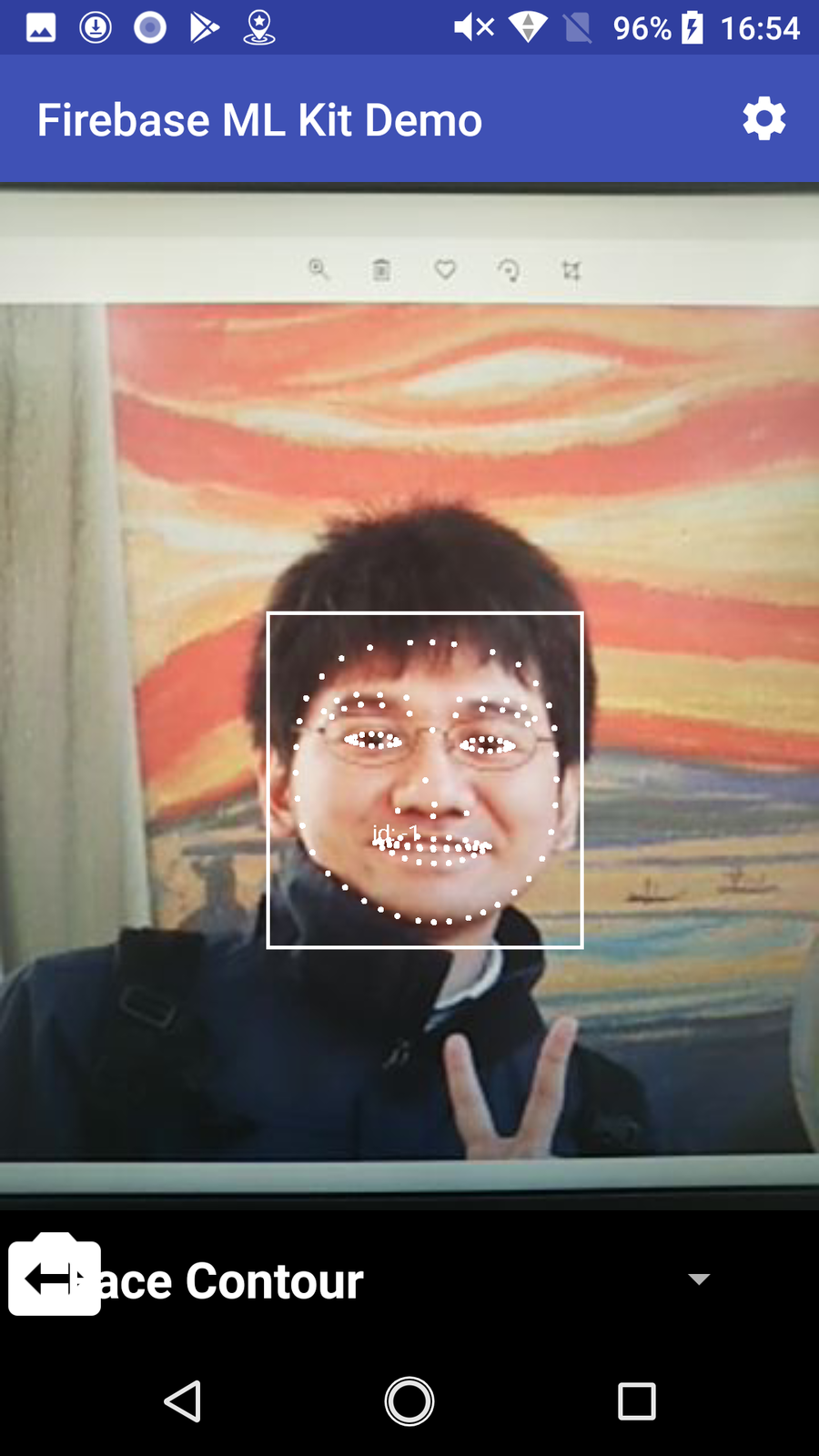

まずは顔検出（Face Contour/Face Detector）。
happinessが0.92と高得点ですね（Face Detectorの仕様の詳細はこちら）。

f:id:optim-tech:20191213172458p:plain:w360 f:id:optim-tech:20191213172509p:plain:w360

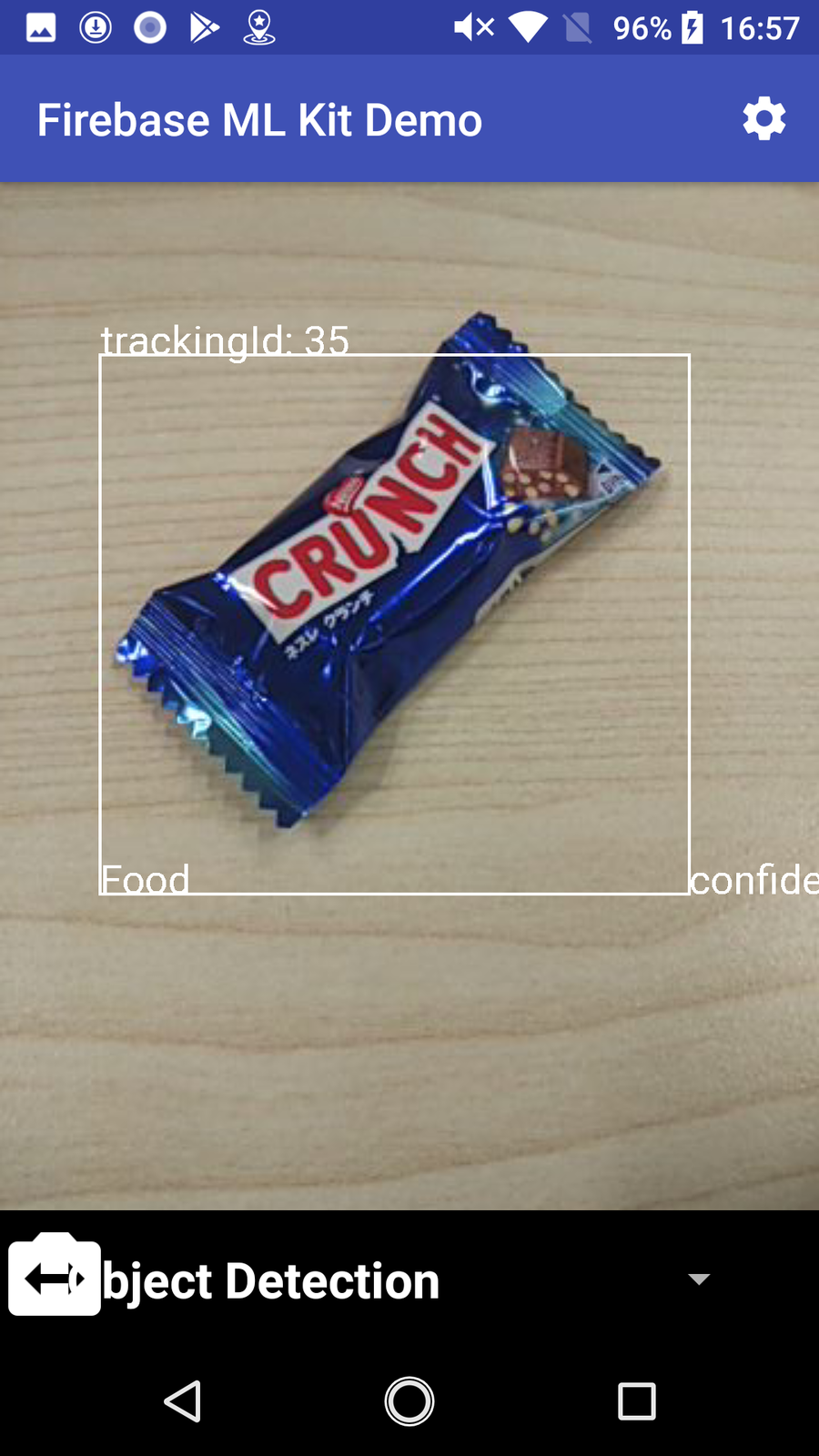

次に物体検出（Object Detection）*7。Foodと正しく認識していますね。

f:id:optim-tech:20191213172517p:plain:w360

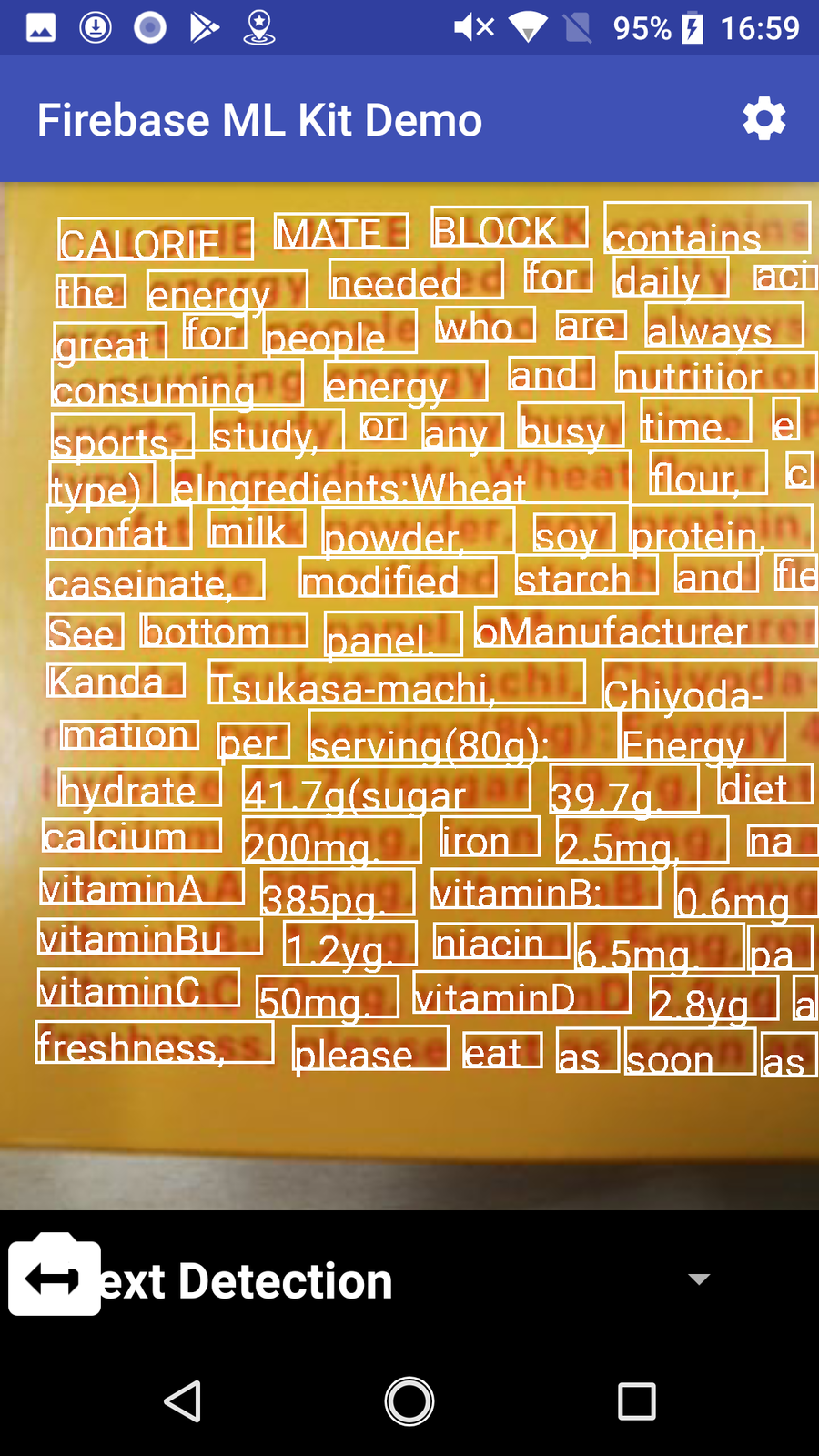

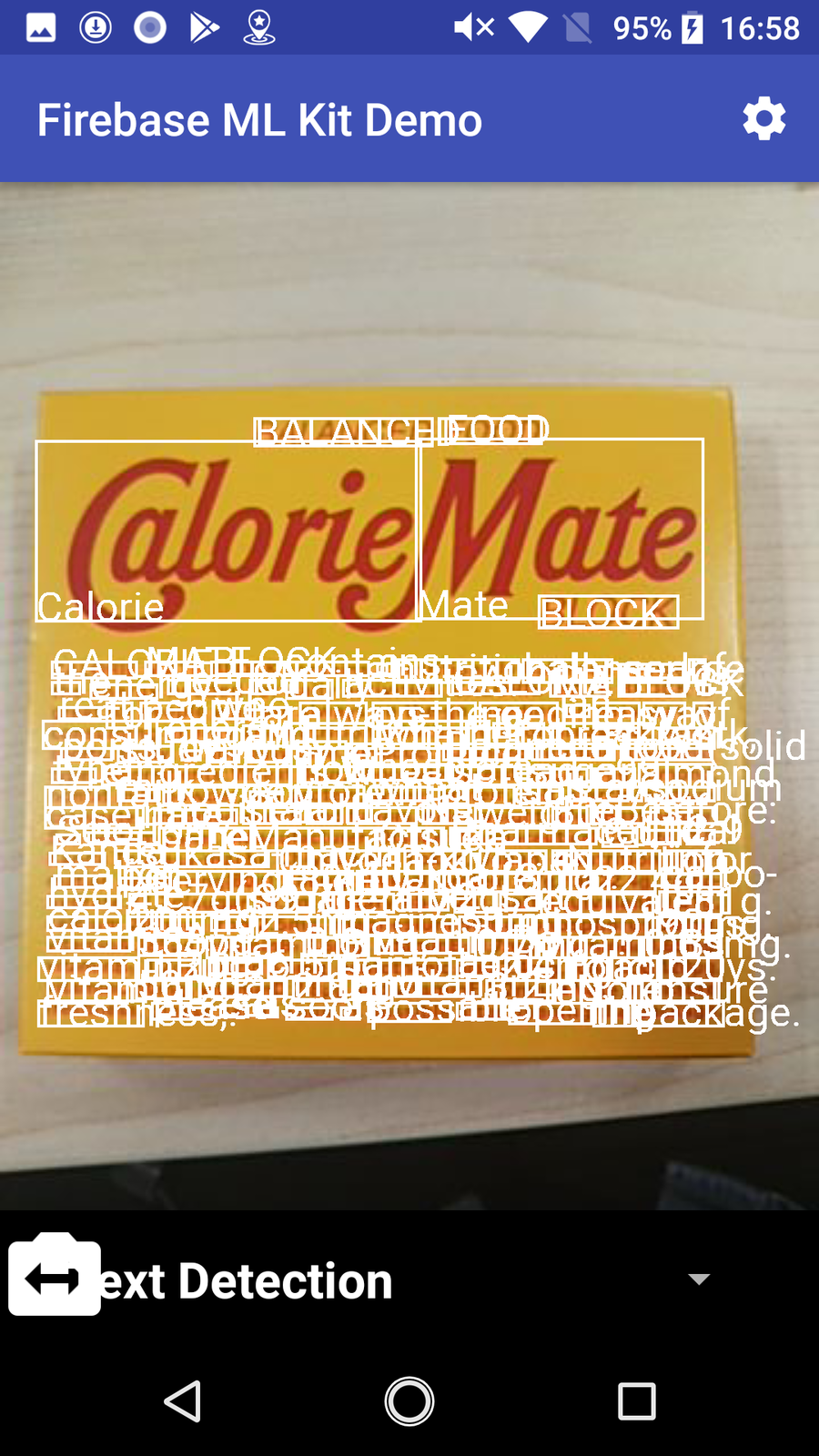

次に文字検出（Text Detection）*8。
個人的にはこの文字検出が一番感動しました。カロリーメイトの「C」が検出できているし、小さい文字も画質が悪くてもそこそこ正確です。

f:id:optim-tech:20191213172526p:plain:w360 f:id:optim-tech:20191213172535p:plain:w360

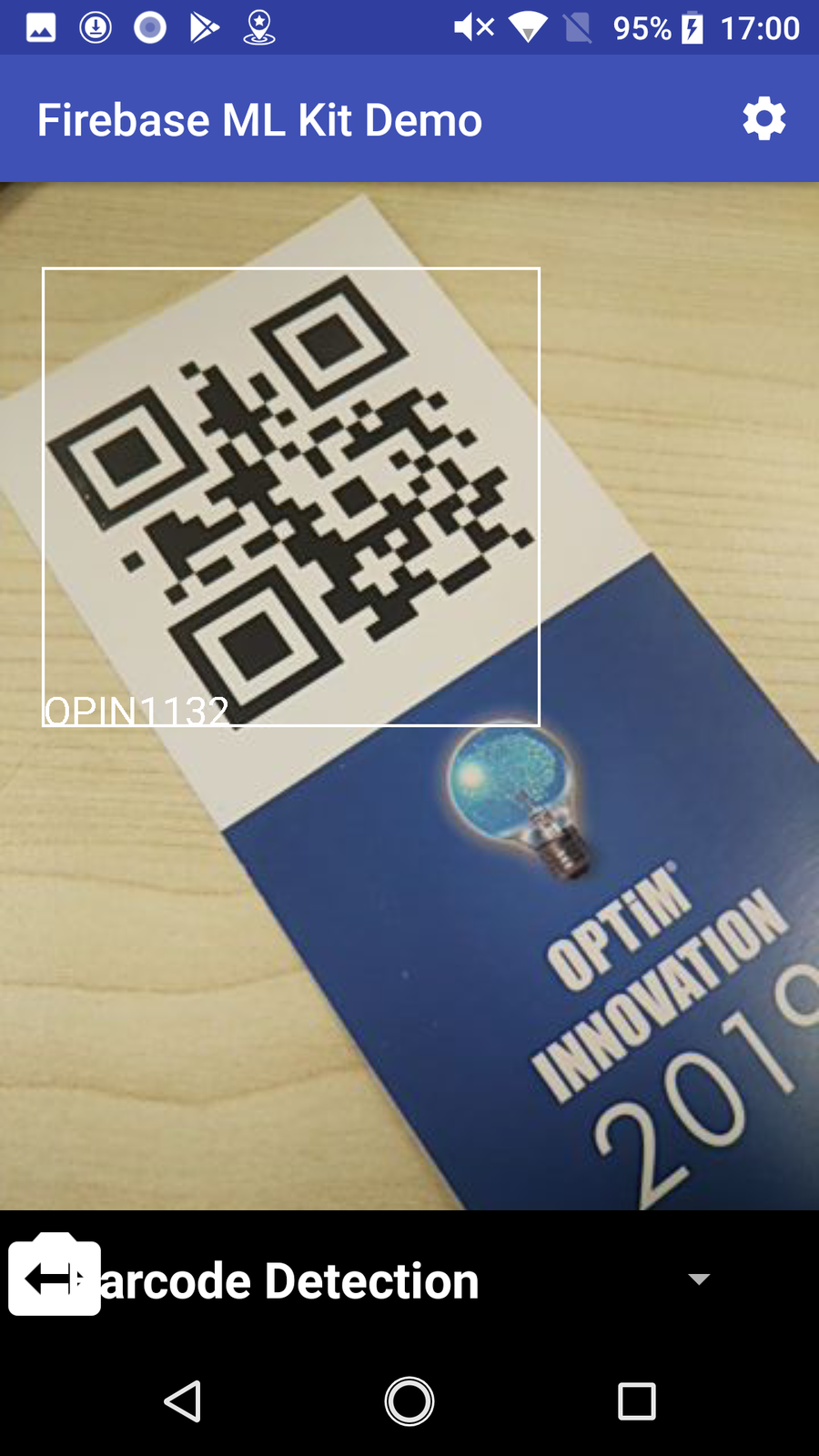

最後に紹介するのはバーコード検出（Barcode Detection）。これです。これが今回使いたい検出器ですね。
OPTiM INNOVATION 2019のAI Markerデモでは、このML Kitのバーコード検出をカスタマイズして使用しています*9。

f:id:optim-tech:20191213172542p:plain:w360

（おまけ）QRコードの精度向上について

他にも色々試して精度向上を達成していますが、お手軽に精度を向上させる方法を二つ記載しておきます。
一つ目はカメラキャプチャの解像度の変更です。修正箇所は以下の通りです。

--- a/mlkit/app/src/main/java/com/google/firebase/samples/apps/mlkit/common/CameraSource.java
+++ b/mlkit/app/src/main/java/com/google/firebase/samples/apps/mlkit/common/CameraSource.java
@@ -54,8 +54,8 @@ public class CameraSource {
   public static final int IMAGE_FORMAT = ImageFormat.NV21;
-  public static final int DEFAULT_REQUESTED_CAMERA_PREVIEW_WIDTH = 480;
-  public static final int DEFAULT_REQUESTED_CAMERA_PREVIEW_HEIGHT = 360;
+  public static final int DEFAULT_REQUESTED_CAMERA_PREVIEW_WIDTH = 1920;
+  public static final int DEFAULT_REQUESTED_CAMERA_PREVIEW_HEIGHT = 1440;

二つ目は、バーコード検出をQRコードのみに設定しておきます。

--- a/mlkit/app/src/main/java/com/google/firebase/samples/apps/mlkit/java/barcodescanning/BarcodeScanningProcessor.java
+++ b/mlkit/app/src/main/java/com/google/firebase/samples/apps/mlkit/java/barcodescanning/BarcodeScanningProcessor.java
@@ -22,6 +22,7 @@ import com.google.android.gms.tasks.Task;
 import com.google.firebase.ml.vision.barcode.FirebaseVisionBarcodeDetector;
+import com.google.firebase.ml.vision.barcode.FirebaseVisionBarcodeDetectorOptions;
 import com.google.firebase.ml.vision.common.FirebaseVisionImage;
@@ -46,7 +47,11 @@ public class BarcodeScanningProcessor extends VisionProcessorBase<List<FirebaseV
         // new FirebaseVisionBarcodeDetectorOptions.Builder()
         //     .setBarcodeFormats(FirebaseVisionBarcode.FORMAT_QR_CODE)
         //     .build();
-        detector = FirebaseVision.getInstance().getVisionBarcodeDetector();
+        detector = FirebaseVision.getInstance().getVisionBarcodeDetector(
+                new FirebaseVisionBarcodeDetectorOptions.Builder()
+                        .setBarcodeFormats(FirebaseVisionBarcode.FORMAT_QR_CODE)
+                        .build());
+
     }

これだけでQRコードの認識精度がある程度向上するので、ぜひ試してみてください。

（番外編）ARマーカーじゃダメなの？

当然ながらQRコードに縛られる必要はありません。ARマーカーのライブラリは現状以下の通りです。

精度としては、ML Kitに並ぶ精度を達成してくれたのですが以下の二つの欠点があり、採用を見送っています。

Javaで使える商用利用可能な無料のライブラリがない（ライセンス問題）
格納できるデータ数が少ない（12bit程度なので、複数のARマーカーを組み合わせたりする必要）

どちらも自作で解決しますが、今回は開発期間の関係で見送りました。

取得したQRコードの管理

当然ながら、QRコードを使って来場者の行動分析が目的なのでQRコードキャプチャを作っただけではダメです。QRコード管理の全体の流れを以下の図に示します。

QRコードをキャプチャ
一定時間ログを確保
ログを定期書き込み

f:id:optim-tech:20191217145729p:plain

ここからは私がつまずいたポイントについて、ソースコードを交えつつ紹介します*10。

時刻の取得

SimpleDateFormatを使用して時刻を取得しました。"yyMMdd-HH:mm:ss"は2019年12月23日の12時34分56秒を例にすると、"191223-12:34:56"となります。

public String getTime(){
        Calendar c = Calendar.getInstance();
        SimpleDateFormat sdf = new SimpleDateFormat("yyMMdd-HH:mm:ss", Locale.JAPAN);
        return sdf.format(c.getTime());
}

ファイル名の決定

約40台の端末のログを解析する必要があるので、Android IDを利用してそれぞれ固有のファイル名を設定するようにしました。
今回の端末はAndroid Oで40台同じ機種となるので、別々のIDが払い出されることを確認して採用しました。

    public String getUniqueID(){
        return Settings.Secure.getString(mContext.getContentResolver(), Settings.System.ANDROID_ID);
    }

Android IDについては色々苦労ポイントがありますが、気になる方は以下を読んでみてください。

ファイルストレージへの書き込み

ファイルに追加書き込みします。CSV形式で書き込みをしています*11。

    public boolean write(String start_time, String qr_code, Integer cnt, Integer chk) {

        OutputStream out_stream;
        StringBuilder buf = new StringBuilder();
        buf.append(getTime());
        buf.append(", ");
        buf.append(qr_code);
        buf.append(", ");
        buf.append(cnt.toString());
        buf.append("\n");

       try {
            out_stream = new FileOutputStream(new File(file_name), true);
            PrintWriter writer = new PrintWriter(new OutputStreamWriter(out_stream, "UTF-8"));
            //追記する
            writer.append(buf.toString());
            writer.close();
        } catch (IOException e) {
            e.printStackTrace();
        }
        return true;
    }

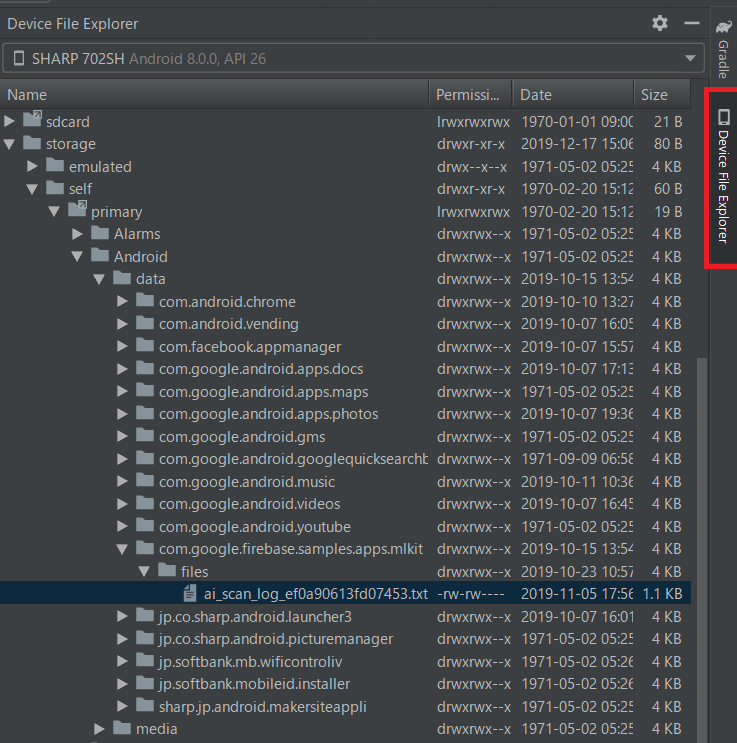

Android端末を接続した状態でAndroid StudioでDevice File Explorerをクリックすると、図のようにログを見つけられます。ここから直接PCに取り込むことも可能です。

f:id:optim-tech:20191217151234p:plain

ハードウェア選定

約40か所のブースに設置するので高価な端末をホイホイ用意したら大赤字です。今回はFPSも1～3FPS程度あれば十分なので、比較的安価に入手できる AQUOS 702SHを採用しました！
主なスペックは以下の通りです。

液晶：5in IGZO IPS液晶（1920×1080）
OS：Android 8.0
CPU：MSM8937 1.4GHz/1.1GHz
メモリ：3 GB
ストレージ：32 GB
カメラ：約1310万画素/CMOS

耐久テスト

AI Markerは少なくとも半日安定して動作する必要があるので、耐久テストを実施して問題がないか確認する必要があります。今回はAI Markerの耐久試験の様子を撮影してみました。

おもちゃの回転寿司レーン（回転寿司）にQRコードを貼り付けて来場者を模擬
会場は様々な光源が予想されるので、（手動で）ライトを点滅させて動作に問題がないか確認
QRコードが認識されると、赤枠で表示
回転寿司の電池が切れるまで（10時間くらい？）動作

さて、耐久テストもバッチリだったのであとは本番を迎えるだけですね。

いざ本番

本番は大きなトラブルなく無事に検出できましたが、いくつかトラブルや課題が発生したので振り返っておきます。

電源抜けでバッテリー切れ

会場の写真や耐久テストにも映り込んでいるのですが、AI Marker（ML Kit）は電池消費が激しいため充電し続ける必要があります。しかし、とあるブースで充電ケーブルが抜けておりAI Markerが短期間停止しました。バッテリーが少なくなったらアラートを出す仕組みが必要ですね。

QRコードが服に隠れて認識できない

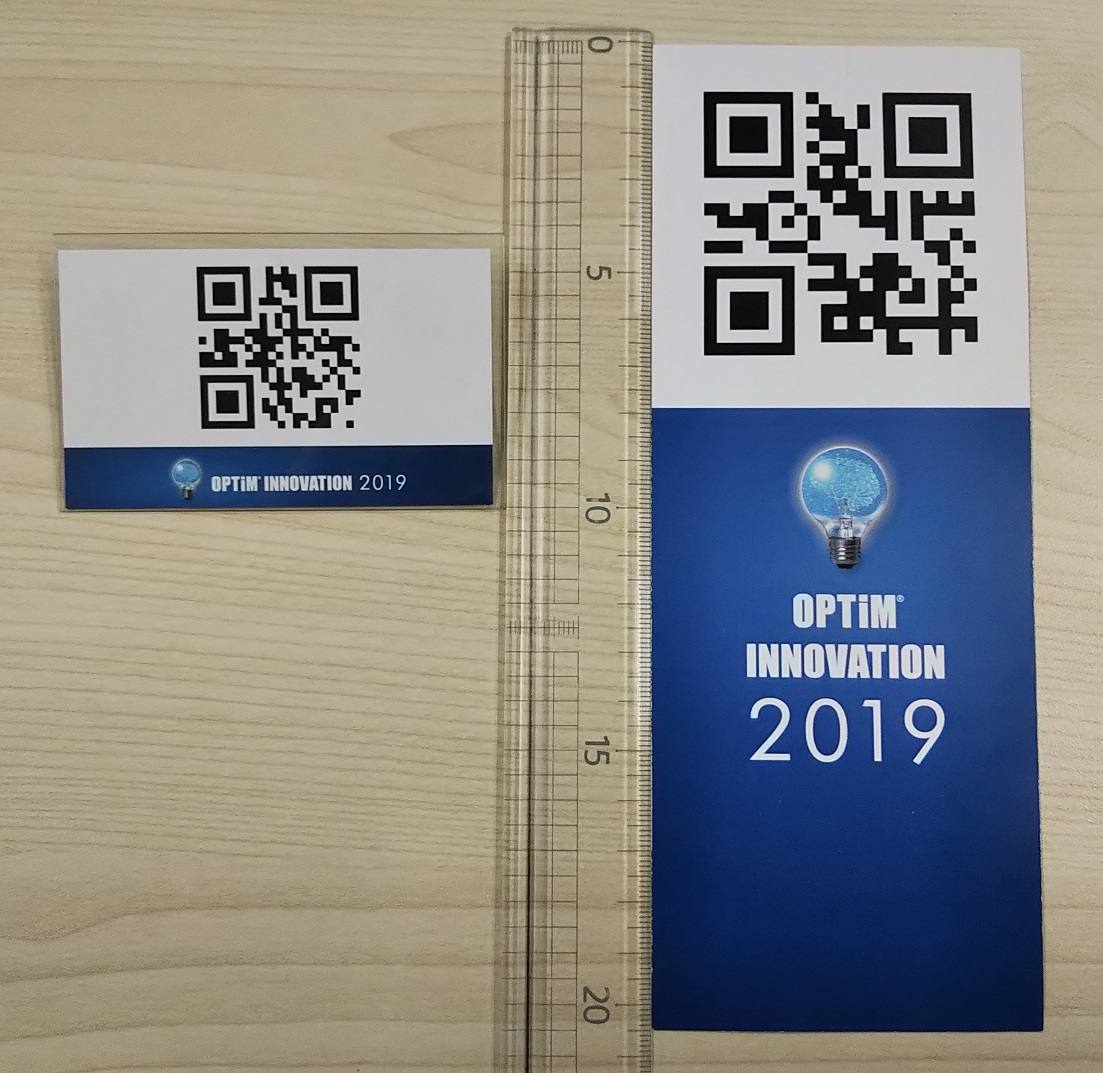

QRコードは2種類用意していて、来場者の方々には以下のルールで付けていただく想定でした。

胸ポケットのある方は右の大きいQRコードを胸ポケットに
胸ポケットのない方は名刺サイズのQRコードを胸の付近に

f:id:optim-tech:20191218131619j:plain:w360

これは実際に運用して気が付いたのですが、ジャケットの襟や胸ポケットにQRコードが隠れる事例が散見されました。 QRコードは誤り訂正があるので一部の汚れ等には強いですが、一定の領域が隠れてしまうとダメでした。
これは我々の考慮不足なので、QRコードの余白を大きくするなど製品版では改善していきます。

動作確認が大変

当日は私が1台ずつ設置していたのですが、Android Studioでデバッグしながら動作確認していました。クラウドにデータをUPしたり、QRコードを認識するとランプが点灯したりも考えたのですが、間に合いませんでした。当然ながら、製品版では対策が必要になります。

ログデータ解析と成果物

さてさて、本番も無事に終わり大量のログデータが収集できましたが、ここからがAI Markerの本領発揮です。ということでこのログデータを使用して来場者の方々へお礼メールを送り、さらに各ブースの来場者数の傾向をみていきます。

お礼メール作成

約40台のAI Markerを活用することで、来場者の方がどんなブースにどんな順番でどれくらい滞在したのか分析できます。トラッキングですね。このトラッキング情報をもとに、「こういうのも興味あるんじゃないかな」という予測もしていきたいですね。 OPTiM INNOVATION 2019では、その結果を来場者の方にメールで配信しました*12。メールはこのような形で送信されました。

オプティム 太郎 様

この度は、OPTiM INNOVATION 2019にご来場いただきありがとうございました。
OPTiM AI Marker により、AIが オプティム 太郎 様 の立ち寄られた展示を分析いたしました。
対象の展示ブースの資料をお送りいたしますのでぜひご覧ください。

お立ち寄りいただいたブース




     医療系ソリューション


      AMIAS
    2019-10-25 10:41:47から 228秒ご滞在
    [PDF] [Web]
      OPTiM Doctor Eye
    2019-10-25 10:45:37から  38秒ご滞在
    [PDF] [Web]

     農業系ソリューション


      革新的技術開発事業
    2019-10-25 10:58:03から  53秒ご滞在
    [PDF] [Web]
      災害支援ソリューション
    2019-10-25 10:59:52から  50秒ご滞在
    [PDF] [Web]
      スマート農業 プロフェッショナルサービス
    2019-10-25 11:00:33から  76秒ご滞在
    [PDF] [Web]
      DRONE CONNECT
    2019-10-25 11:01:30から  77秒ご滞在
    [PDF] [Web]
      SMART AGRI
    2019-10-25 11:02:33から  12秒ご滞在
    [PDF] [Web]

     OPTiM AI Industry


      for 銀行（佐賀銀行）
    2019-10-25 10:15:54から 216秒ご滞在
    [PDF] [PDF]
      for 駅（TOA株式会社）
    2019-10-25 10:18:57から 176秒ご滞在
    [PDF] [Web]

     AIサービス


      OPTiM AI Camera
    2019-10-25 10:14:39から  34秒ご滞在
    [Web]
      OPTiM AI Research
    2019-10-25 10:30:19から 216秒ご滞在
    [PDF] [Web]
      OPTiM AI Signage
    2019-10-25 10:37:10から 154秒ご滞在
    [PDF] [Web]

     プラットフォーム


      OPTiM Cloud IoT OS
    2019-10-25 10:39:59から  48秒ご滞在
    [PDF] [Web]


その他の資料は こちら からご覧いただけます。
今後ともオプティムをお願いいたします。

このメールは、OPTiM INNOVATION 2019ご来場いただいた方にお送りしています。
---以下略---

このようにして、全自動で来場者の方の一人一人に最適化されたメールを送れるのはAI Markerの強みです。

ブースの分析

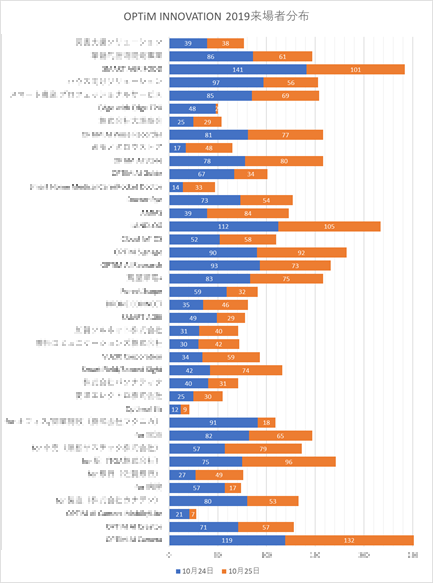

AI Marker では、来場者ベースのトラッキングだけでなく、ブース単位での集計も可能です。 OPTiM INNOVATION 2019のブースごとの来場者数はこのようになっています*13。他にも、時系列でログデータが残っているので各ブースの時系列の来場者推移も可視化できます。

f:id:optim-tech:20191218143313p:plain:w360

現在はリアルタイム解析まではできていませんが、それができればAI Markerの可能性はさらに広がります。

以上でAI Markerの紹介は終わりますが、みなさんAI Markerの可能性を感じることができたでしょうか？OPTiM INNOVATION 2019での事例はほんの一例です。みなさんのアイデア次第でAI Markerは化けますので、是非一緒にイノベーションを起こしていきましょう！
